電梯無線網橋視頻監控系統解決方案
——北京萊搏特?zé)o線網橋系列監控行業應用解決方案
隨著經濟的發展和城市規模的不斷擴大，賓館、酒店、寫字樓、社區等高層住宅不斷增加，電梯的使用頻率增大。電梯的使用在給人們出入高層建筑帶來便利的同時，電梯故障所造成的人員傷亡和經濟損失也越來越大，每年我國在電梯安全事故中死亡人數達4位數以上，另外，有關資料表明電梯暴力事件也呈現增長趨勢。電梯自身的安全隱患以及電梯內暴力事件正嚴重危害著電梯使用者的安全。目前電梯視頻監控中普遍所采用的是模擬式的攝像裝置，而模擬視頻監控最大的缺點是容易受到干擾，在上下移動的電梯轎廂上安置攝像裝置其配線與維護非常困難。因此，如何對電梯的安全運行實施有效的監控，及時排除各種電梯故障隱患，已成為各級勞動安全監察部門急需解決的重要課題。
北京萊搏特科技有限公司，專業無線網橋微波網絡設備生產商，專注于視頻監控的專業無線網橋傳輸品牌，憑借在無線視頻監控的行業應用積累的成功經驗及豐富的無線鏈路規劃經驗，通過與勞動安全監察部門專業技術人員以及電梯工程人員的深入溝通，推出了領先的電梯無線視頻監控解決方案。
方案設計
一、 電梯干擾狀況分析
電梯目前所受到的干擾主要有：
1、電源干擾：由于電梯攝像頭所采用的電源取自電梯380伏電源，而電梯采用的是變頻電機，故對于攝像頭以及傳輸線造成影響；
2、變頻電機干擾：視頻信號為0-6兆信號，而變頻電機所產生的干擾頻率在0-11兆之間，對視頻信號造成直接干擾；
3、控制器對視頻信號的干擾：電梯內部的控制部分(包括上下開門關門等動作)為11兆左右的控制器，一旦其啟動，就會不斷的發送控制信號和11兆的控制波，該控制信號會對視頻隨行電纜產生干擾；（這就是電梯一旦工作干擾就會加大的原因）；
4、電風扇以及燈光對視頻信號的干擾： 電梯內部的燈光采用的是電子振蕩燈管，該燈管的工作會導致50Hz以及衍生的多種頻率干擾，該干擾會對視頻圖像產生干擾；
5、距離：由于視頻圖像按照國家標準，如果采用75-5線纜傳輸距離應該在167米左右，而現場的傳輸距離達到600多米，這樣使得視頻信號的強度大大降低，從而使得干擾信號對視頻信號產生強烈的干擾；
6、噪音：發動機噪音會產生干擾。（一般模擬無線設備就會受到這種噪音干擾）
二、 電梯監控?zé)o線網橋傳輸可行性
北京萊搏特根據電梯豎井內電波傳播特性，利用無線高頻電波在電梯豎井中衰減慢、傳輸距離遠的特性，做出科學的設計，實現電梯豎井音視頻的無線回傳。
1、采用2.4GHz/5.8GHz微波擴頻設備，這種設備采用DSSS直序擴頻技術及OFDM正交頻分技術。（這種頻段設備避開了電梯的干擾頻率，故不會產生干擾）
2、隱蔽性強、干擾小。因信號在很寬的頻帶上被擴展，則單位帶寬上的功率很小，即信號功率譜密度很低。信號淹沒在白噪聲之中，別人難于發現信號的存在，再加之不知擴頻編碼，就更難拾取有用信號。而極低的功率譜密度，也很少對其他電訊設備構成干擾。
3、易于實現碼分多址。擴頻通信占用寬帶頻譜資源通信，改善了抗干擾能力，提高了頻帶的利用率。正是由于擴頻通信要用擴頻編碼進行擴頻調制發送，而信號接收需要用相同的擴頻編碼之間的相關解擴才能得到，這給頻率復用和多址通信提供了基礎。
4、抗多徑干擾。在無線通信中，抗多徑干擾問題一直是難以解決的問題，利用擴頻編碼之間的相關特性，在接收端可以用相關技術從多徑信號中提取分離出最強的有用信號，出可把多個路徑來的同一碼序列的波形相加使之得到加強，從而達到有效的抗多徑干擾。
5、易于多媒體組網。微波擴頻技術應用了PN碼，是一個透明的高速數字通道，可以傳遞語音、傳真、數據和圖像等綜合業務。
6、在不能使用傳統布線方式的地方或傳統布線比較困難的區域，微波擴頻技術可輕而易舉的實現網絡的傳輸和鏈接，而且網絡建設速度快，設備安裝方便靈活，建設周期短，省時省力省費用。
三、 電梯無線網橋視頻監控傳輸解決方案

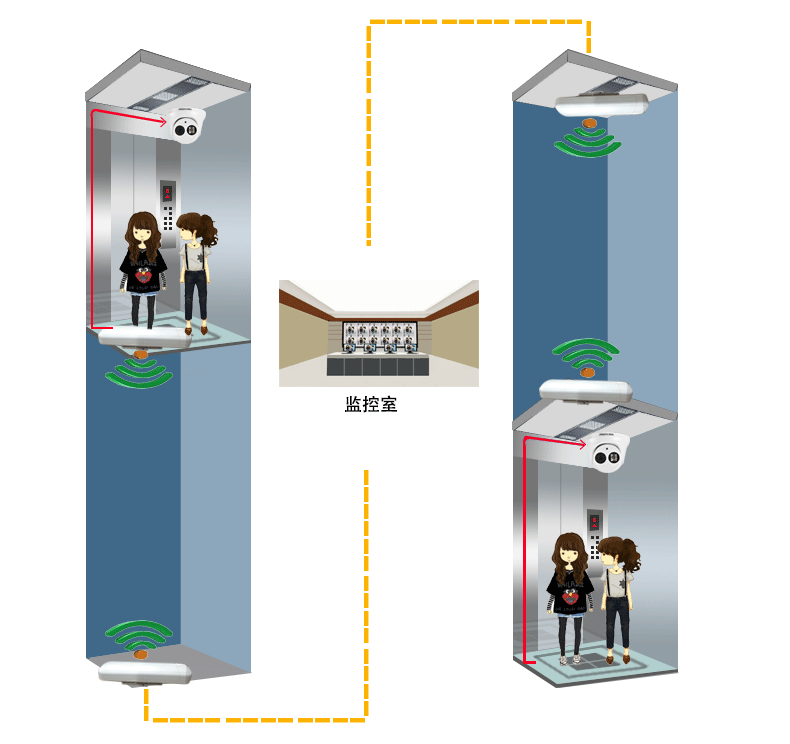

電梯無線網橋視頻監控系統，由電梯轎廂音視頻采集系統、無線傳輸系統、監控中心系統構成：

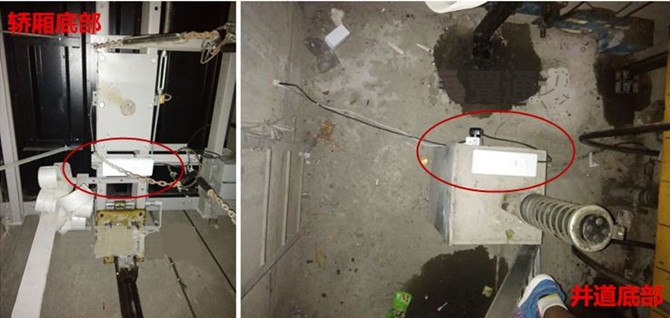

~電梯轎廂：一般由視頻、音頻信號（模擬攝像機、視頻服務器或者網絡攝像機）、云臺、探測報警器、警告喇叭、供電系統等組成，通過視頻服務器或者網絡攝像機轉換成標準TCP/IP協議的網絡信號，再由電梯轎廂上的無線網橋傳輸?shù)巾敹藱C(jī)房的無線網橋接收點。
無線傳輸：采用北京北京萊搏特LBTLINK®系列室外無線網橋和天饋系統構成，點對點組網方式。
電梯機房：頂端機房的無線網橋接收到電梯轎廂的視頻、音頻信號，可以直接在本地監控，也可以通過局域網或者互聯網遠程集中管理中心。
注意：由于電梯轎廂、變頻電機、鋼纜絞盤等設備都進行過相應的接地，傳輸器或視頻線纜不要與其接地系統共用。攝像機和有源傳輸器的供電可以直接連接在轎廂頂部的專用電源接口處。當然，這幾種方法都是需要根據您現場施工環境來選擇。
設備推薦
LBTLink ® 2.4GHz&5.8GHz室外固定無線接入解決方案
2.4G 11G/N系列 54/108/150/300Mbps 室外型電信級無線AP網橋
5.8G 11A/N系列 54/108/150/300Mbps 室外型電信級無線AP網橋
方案優勢
1、先進性與適用性
本系統采用純數字IP傳輸方式，最新的MPEG4/H.264編碼技術結合OFDM微波擴頻調制技術，體現了當前計算機控制技術與計算機網絡技術的最新發展水平，適應時代發展的要求。
2、經濟性與便捷性
充分考慮用戶實際需要和信息技術發展趨勢，根據用戶現場環境，設計選用功能和適合現場情況，采用有線＋無線的整合解決方案。無線網絡傳輸系統具有架設容易、建設周期短、成本低、不受地理環境限制的影響的優點，安裝調試方便快捷。
3、可靠性與安全性
系統的設計應具有較高的可靠性，在系統故障或事故造成中斷后，能確保數據的準確性、完整性和一致性，并具備迅速恢復的功能，同時系統具有一整套完成的系統管理策略，可以保證系統的運行安全。
4、開放性
在系統的各個方面，嚴格采用國際通用的標準，使系統的整個結構呈現出較高的開放性、兼容性，從而有利于系統升級和管理；同時還考慮到周邊信息通信環境的現狀和技術的發展趨勢，可與消防、周界防盜、聚光系統實現聯動，具有RJ-45網絡通訊口，可實現遠程控制
5、可擴充性
在系統的方案設計和設備選型中考慮到今后技術的發展和使用的需要，具有更新、擴充和升級的可能。并根據今后該工程的實際要求擴展系統功能，同時，本方案在設計中留有冗余，以滿足今后的發展要求。
6、費用合理性
最終方案設計和設備選型要在嚴格注意費用合理的前提下進行，不但要充分考慮其性能指標，而且要滿足費用合理的要求。
參考文獻
《室外電子裝置全球投試項目戶外型無線網橋類》中國電器科學研究院2008年7月
《成功案例修編資料》LBTLink北京萊搏特
《無線網絡解決方案模版》LBTLink北京萊搏特
《無線技術培訓資料》LBTLink北京北京萊搏特
《無線視頻監控應用基礎培訓》LBTLink北京萊搏特
《無線視頻監控應用高級培訓》LBTLink北京萊搏特
《無線測試儀表及常用工具培訓》LBTLink北京萊搏特
 |
