萊搏特LBTDT201-M14電信級電梯無線傳輸系統
北京萊搏特LBTDT203-M14電信級1～60層電梯無線傳輸系統
在閉路監控工程中，電梯監控一直是最常見、最難對付、也是最受關注的問題之一。電梯井內通常布置了動力、照明、風扇、控制、通信等線纜，各種電纜都會產生電磁輻射。電梯環境下的超強低頻動力電源干擾，電機電火花干擾，變頻電機干擾，控制信號干擾等幾十千赫以下的干擾十分突出。
由于電梯環境中干擾現象十分嚴重，普通的無線微波產品也無法正常使用，對此我公司專門設計生產了電梯專用無線監控系統，該無線監控系統系統適合于各類商務辦公樓、高層住宅電梯。
該系統專門針對電梯監控環境，采用板狀天線一體化設計，內置濾波抗干擾電路，可有效防止電梯井內各種干擾信號。設備為室外防水型，外型美觀靈巧，方便安裝。

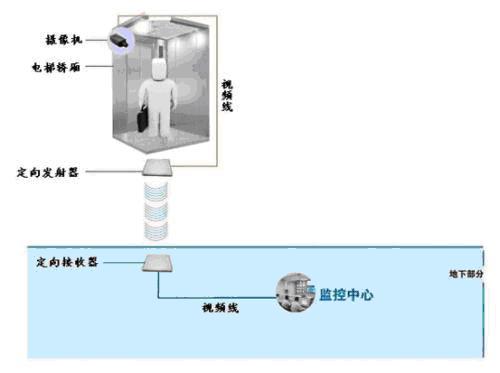

電梯專用無線監控系統安裝非常簡單，將發射機放置在轎廂頂部，接收機置于天井上部或坑底，發射機和接收機之間通過無線方式進行信號傳輸。將接收到的視頻信號通過視頻電纜送到監控室，管理人員就可以實時監控電梯里的運行情況了。
由于采用無線傳輸方式，不存在有線監控在電梯運動過程中對電纜線的磨損，確保監控系統長期可靠工作。
本系統安裝簡單，無需調試，質量可靠，可以長期穩定運行。
功能特點：DC22V供電，耗電小，輸出功率大，傳輸距離遠；調頻方式，音視頻同步傳輸，圖像實時、清晰；無失真，圖像傳輸質量優于四級；內置高增益定向天線，全天侯防水，散熱快，密封效果好，抗干擾性強；
電梯專用傳輸系統產品優勢：
1、北京萊搏特系列無線微波傳輸系統采用電信級設計，滿足各種惡劣環境下的應用。
2、所有微波設備均采用數字鎖相環芯片及信號處理系統，頻率穩定性高，抗干擾性及兼容性強，由于設備達到電信級標準，可實現多路無線設備同時工作，互不干擾。
3、本系統設計使用壽命5—8年，工作溫度范圍-40---+70℃。
4、本系統采用目前先進技術，實現低功率遠距離傳輸，大大提高設備使用效率，提高穩定性及抗干擾性。
5、 專門針對電梯運行環境而設計的高增益窄波速天線，大大消除了電梯運行時產生的多徑干擾現象。
主要性能指標：
| 名稱 | 電梯無線傳輸系統 |
| 型號 | LBTDT203-M14 |
| 工作頻率 | 2.37----2.5G |
| 發射功率 | 700mw/3000mw
（28dbm/50dbm） |
| 有效距離 | 1～60層 |
| 輸入視頻 | BNC 1Vp-p，75Ω |
| 輸入音頻 | RCA 20mV--1Vp-p，600Ω |
| 工作電壓 | DC220V |
| 工作電流 | 350mA～1000mA |
| 調制方式 | FM |
| 雜波抑制 | ≤-65dB |
| 調制指標 | DG≤5%，DP≤5°，PGS≤7 |
| 調制帶寬 | 40 MHZ |
| 視頻制式 | PAL |
| 環境溫度 | -40℃-+55℃ |
| 環境濕度 | 0～95%(非凝結) |
| 設備尺寸 | 170x200x50mm |
| 重量 | 1.5Kg |
| 安裝方式 |
|
| 防護等級 | IP66 |
| 訂貨型號 |
|
無線傳輸和有線傳輸比較
| 有線電纜傳輸 | 無線微波傳輸 |
| 布線 | 鋪設專用隨行電纜，布線煩瑣，需大量人力 | 完全不需要布線，安裝施工簡單 |
| 工程質量 | 有線傳輸，干擾大，圖像清晰度查，電纜使用壽命較短 | 圖像質量沒有衰減，不受電梯運行環境的干擾 |
| 后期維護 | 由于一些原因，原有的電纜出現衰減或線纜損壞現象，無法更換或難以更換電纜，新布線或更換工作煩瑣、需大量人力物力 | 全無衰減，但如設備有老化現象，只需更換老化部分的設備而無需全套更換 |
| 抗干擾性對比 | 容易受到電梯里強電干擾，電磁干擾 | 不會受到強電與電磁干擾，因為使用的是微波頻段。 |
| 成本 | 安裝成本高，維護成本高。如果使用專用線纜，成本高，且很難消除干擾現象。 |
不需要布設線纜和無線傳輸本身的許多優點，安裝成本非常低廉，加上維護成本低等優點較有線傳輸有絕對優勢。 |
